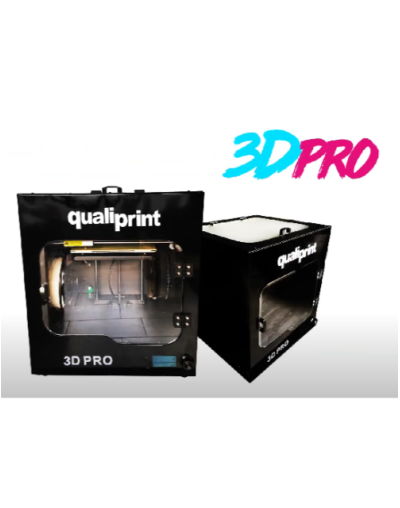

Impresora 3D Pro

• Tamaño de impresora 3D: 380*340*420mm
• Peso de impresora 3D: 16 kgs
• Tecnología de impresión: FDM
• Filamento: ABS, PLA, PLA Pro - Diámetro 1.75mm
• Velocidad impresión: 20 – 130 mm/s
• Diámetro de la boquilla: 0.4mm
• Volumen de compilación: 200*150*150 mm
• Software de impresión: QP CONSTRUCTOR 3D / Cura3
• Precisión de impresión: 0.1-0.4mm
• Archivo de modelo: STL / OBJ / Acode
• Método de impresión: Tarjeta SD/USB

Características Principales y Diseño

1. Estructura y Chasis (Caja Cerrada)

• Material: Posee un cuerpo robusto de metal (acero/aluminio), lo que reduce las vibraciones durante la impresión, mejorando la calidad final de la pieza.

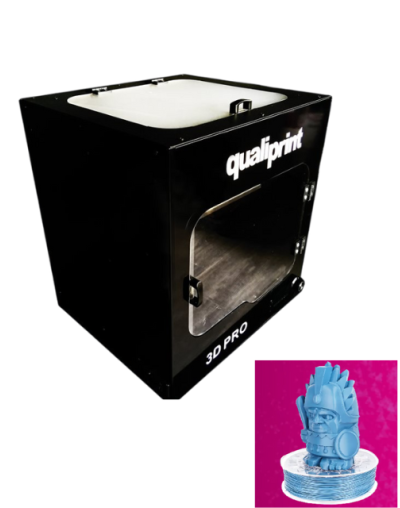

• Cerramiento: Es una impresora "cerrada". Tiene paneles laterales, una puerta frontal de acrílico transparente y (generalmente) una tapa superior.

  • Ventaja: Esto mantiene una temperatura interna constante, crucial para imprimir materiales como ABS, que tienden a deformarse (warping) con los cambios de temperatura. También reduce el ruido.

2. Sistema de Extrusión

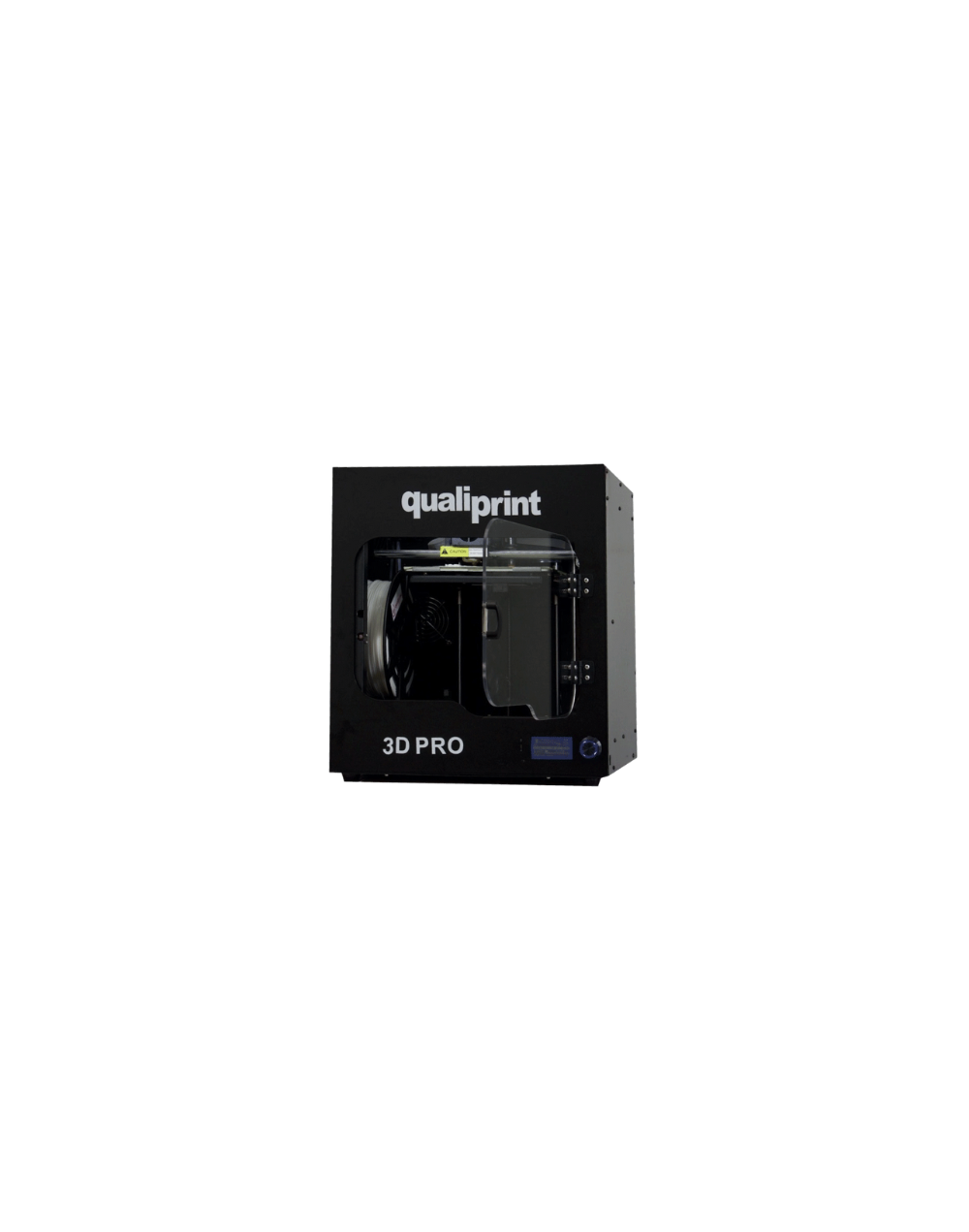

• Ubicación de la Bobina: Como se ve en la imagen, el porta-bobinas está situado dentro de la cámara de impresión (a la izquierda). Esto es excelente para mantener el filamento seco y precalentado ligeramente antes de entrar al extrusor.

• Tipo de Extrusor: Utiliza un sistema de Direct Drive (tracción directa), donde el motor está justo encima del inyector.

  • Ventaja: Permite imprimir filamentos flexibles (como TPU) con mayor facilidad que los sistemas Bowden.

3. Plataforma de Impresión

• Cama Caliente (Heated Bed): Cuenta con una plataforma calefactada, esencial para la adherencia de materiales como ABS, PETG y Nylon.

• Nivelación: Generalmente utiliza un sistema de nivelación manual mediante tuercas/mariposas ubicadas debajo de la plataforma (sistema de 3 o 4 puntos).

4. Interfaz y Control

• Pantalla: En la esquina inferior derecha se observa una pantalla LCD azul con retroiluminación.

• Navegación: Se controla mediante una perilla giratoria (dial) con botón pulsador. Es una interfaz clásica, fiable y fácil de usar para navegar por los menús (precalentar, seleccionar archivo, mover ejes).

• Conectividad: Por lo general, estos modelos operan mediante tarjeta SD (para impresión autónoma) o cable USB conectado a la PC.

Especificaciones Técnicas Estimadas

(Basadas en el estándar de este chasis y modelo)

• Tecnología: FDM / FFF.

• Volumen de impresión: Aproximadamente $200 \times 200 \times 180$ mm (un tamaño estándar para escritorio).

• Resolución de capa: Capaz de imprimir entre 100 y 300 micras ($0.1$ - $0.3$ mm).

• Diámetro de filamento: 1.75 mm (Estándar universal).

• Materiales soportados: PLA, ABS, PETG, TPU, HIPS (gracias a la cámara cerrada).

• Software (Slicer): Suele ser compatible con Cura, Simplify3D o Repetier-Host.
